多效射流蒸发(MED-TC)

多效射流蒸发(MED-TC)

系统总述

多效射流蒸发系统(Multiple Effect Distillation-Thermal Compresson,简称:MED-TC)是在多效蒸发(MED)的基础上,加入了蒸汽射流器(蒸汽热泵),通过蒸汽射流器的作用,从多效蒸发装置的最末效或某效抽取二次蒸汽,混合后输送到装置的第一效作为加热蒸汽,提高了蒸汽的利用率,使设备更加高效节能。

系统特点

(1)蒸汽驱动;

(2)吨水蒸发量耗电可低至1.7度电;

(3)效数越多蒸汽消耗量越少,GOR(造水比即蒸发水量与所消耗的蒸汽量的比)可高至7-14;

(4)可卧管或立管形式,各有长处,视原水特性而定;

(5)全自动控制,自动化程度高,操作简便,可实现无人值守;

(6)可选用不同的材质,包括高级不锈钢系列、钛等有效防止材料腐蚀;

(7)大型海水淡化多效蒸发装置一般均配有蒸汽射流器;

(8)相同效数情况下,增加蒸汽射流器,设备蒸汽消耗量可降低30%-50%;

(9)汽液分离面积大,分离高度高,可保障蒸馏水水质;

(10)循环水扬程较低,电耗较少;

(11)热井水量少,液位的变化提供稳定的控制点;

(12)全自动在线清洗,清洗维护方便;

(13)系统占地面积少;

(14)维修、保养量少,使用寿命超过20年。


工艺流程图

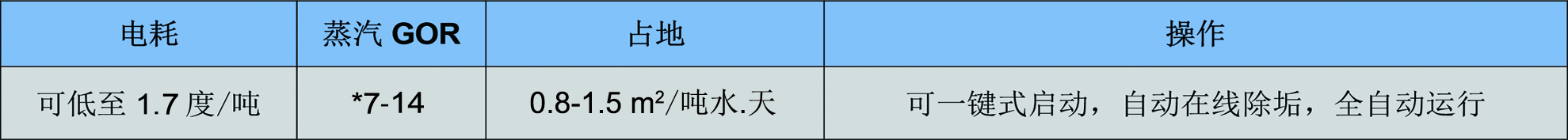

主要技术性能指标
*对于不同的应用和客户要求(沸点上升程度不同),蒸汽量稍有变化。
